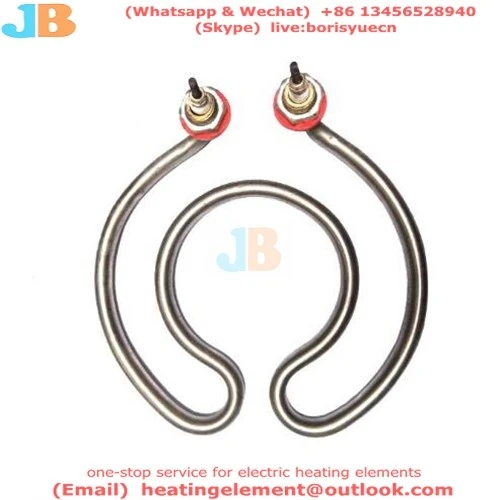

전열관의 관체 팽창이란?
튜브 본체 팽창은 전기 가열 튜브가 고온에서 이송되거나 통전된 후 가열로 인해 파이프 직경이 상당히 두꺼워지고 냉각 후 정상적인 파이프 직경을 복원할 수 없으며 파이프 본체가 파열되는 것을 의미합니다.
예: SUS304 스테인리스 강관 파이프의 고체 팽창 원인 분석.
SUS304 스테인리스 강 선팽창 계수(10-6/도)는 온도(도)와 관련이 있으며 5개의 온도 세그먼트로 나뉩니다.
(1) 선팽창계수는 16.0 20~100도;
(2) 선팽창 계수는 20~200도에서 16.8입니다.
(3) 선팽창 계수는 20~300도에서 17.5입니다.
(4) 선팽창 계수는 20~400도에서 18.1입니다.
(5) 선팽창계수는 20~800도에서 19.0이다.
스테인리스강관의 관경확장계산식은
∆d= ×d0×（t1-t0）
여기서 ∆d --- 직경 확장, mm;
---304 스테인리스강 선팽창 계수;
d0--- 초기 튜브 직경, mm;
t0 초기 온도, 정도 ;
ta 온도 변화, 학위 .

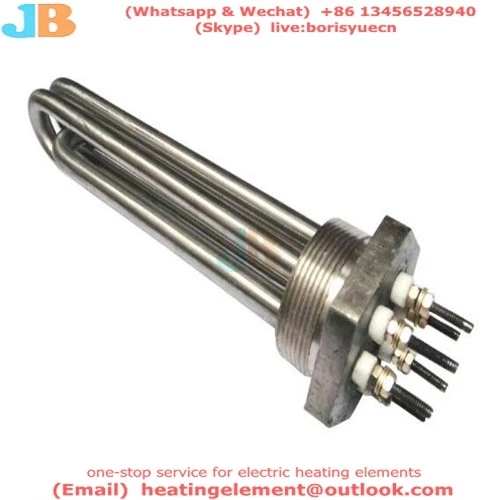

파이프 직경 6.6mm의 전기 가열 튜브가 작동 온도에 도달하기 위해 통전되면 튜브 표면의 온도는 약 800도에 도달할 수 있으며 해당 매개변수는 공식으로 대체됩니다.
∆d{{0}}.0×10-6×6.6× (800-20)=0.097812mm
이 계산 결과에 따르면 튜브의 표면 온도가 800도에 도달하면 SUS304 파이프의 경우 파이프 직경이 6.6mm에서 약 6.7mm로 확장되는 것이 정상입니다. 그러나 선팽창 계수가 높은 금속 원소를 포함하는 순수한 SUS304 파이프가 아닌 경우 더 큰 팽창이 발생하고 금속 파이프를 확장하고 해부 후 파이프 벽과 산화 마그네슘의 절연층에는 명확한 간격이 있습니다. 파이프의 품질이 부적격하고 벽 두께가 고르지 않고 용접 파이프의 용접에 불순물이 있으며 가상 용접, 용접 이음 누락 등이 있으며 가열 후 열 팽창을 견딜 수 없어 팽창 및 파이프 본체의 파열.
